제품명
ETC

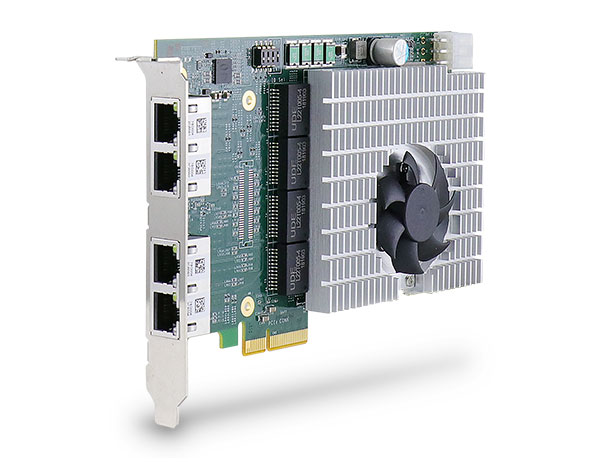

PCIe-PoE454 Series

4포트 5GBASE-T Ethernet 802.3at PoE+ 프레임 그래버 카드

-. 4x IEEE 802.3bz 5GBASE-T Ethernet 포트(각각 독립된 Marvel AQC111C 컨트롤러)
-. 각 포트에서 최대 25.5W 전원을 공급하는 PoE+ IEEE 802.3at (개별 포트 PoE+ On/off 가능)
-. 5G/2.5G/1G/100M 링크 속도 지원
-. 4GB/s의 총 대역폭을 제공하는 x4, PCI Express Gen3 4배속(x4) 인터페이스
-. 포트별 PoE+ 전원 켜짐/꺼짐 제어
-. COTS NBASE-T 산업용 카메라와 호환 가능
바로 문의하기

아래의 정보를 입력하시고 동의 후 확인 버튼을 누르시면 제품의 사양, 메뉴얼, 도면 파일이 다운로드 가능합니다.

담당자 성함 (혹은 회사명)

연락가능한 전화번호

[ 전문보기 ]
확인하기

SPECIFICATION

Bus Interface 4-lanes, Gen3 PCI Express interface,compliant with PCI Express Base Specification Revision 3.0 Operating Temperature 0°C ~ 55°C with airflow
# of 5G Port 4x 5GBASE-T Ethernet ports by four Marvel AQC111C 5G controllers, supporting 5G, 2.5G, 1G, 100M link speed Dimension 167.7 mm (W) x 111.2 mm (H)
PoE Capability In compliance with IEEE 802.3at-2009 (PoE+), each port delivers up to 25.5 W of power - -
Ethernet Connector 4x RJ-45 connectors - -
Cable Requirement CAT-5e or CAT-6 cable, 100 meters maximum - -
Power Requirement Maximum 5.5 A@12V (66W) from PCIe gold finger connector / Maximum 8.5 A@12V (102W) with onboard 6-pin PCIe power connector connected - -
EMC CE Class A, according to EN 55032/55035 / FCC Class A, according to FCC Part 15, Subpart B - -

DETAIL

PCIe-PoE454at는 고급 머신 비전 응용 프로그램에 적합한 802.3at PoE+ 규격의 산업용 4포트 5GBASE-T 프레임 그래버 카드입니다.

각각의 포트에 5Gb/s 이더넷 대역폭을 제공하는 Marvel AQC111C 5GBASE-T Ethernet 컨트롤러가 개별 장착되어 있습니다.

더욱이, 2.5G, 1G, 100M 링크 속도로 하위 호환되어 종래의 이더넷 디바이스를 모두 사용할 수 있으며 경제적인 Cat 5e Ethernet

케이블을 활용하여 대역폭 저하 없이 최대 100m까지 데이터를 전송할 수 있습니다.


5GBASE-T(또는 NBASE-T)는 특히 머신 비전 시장을 위해 새롭게 부상하는 기술입니다.

5GBASE-T Ethernet 인터페이스의 카메라는 기존의 Gigabit(기가비트) Ethernet에 비해 최대 5배의 이더넷 대역폭을 제공하기 때문에

더 높은 해상도와 프레임 속도로 머신 비전 애플리케이션을 지원합니다. PCIe-PoE454at는 표준 절반 크기이지만

PCIe 카드 폼 팩터로서 4개의 5GbE 포트를 제공합니다.

또한, IEEE 802.3at PoE+ PSE (Power Sourcing Equipment) 기능이 있어 이더넷 케이블을 사용하여 NBASE-T 카메라에 편리하게 전원을 직접 공급할 수 있습니다.


PCIe-PoE454at는 다중의 고해상도 5GBASE-T 카메라가 요구되는 머신 비전 시스템을 위해 4개의 포트,

믿을 수 있는 365일 24시간 운용 안정성 및 프레임 손실 없는 우수한 데이터 처리능력을 제공하는 이상적인 프레임 그래버입니다.
